GNSS DARTS навігаційна система для артилерії

З розвитком сучасних технологій змінилася цільова методика ведення бойових дій, глобальні навігаційні супутникові системи(GNSS) дозволяють перетворити навіть застарілі артилерійські системи в сучасну високоточну зброю.

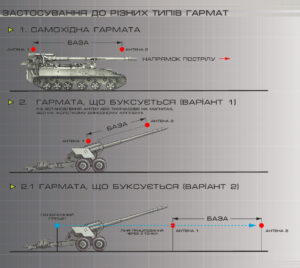

GNSS навігаційні рішення можуть використовуватися на будь-яких артилерійських системах, дозволяючи визначати: поточні координати, істинний азимут, кутову орієнтацію у просторі (кут місця базових ліній між антенами, дирекційний кут, та кути фактичного напряму на ціль, в разі наявності опції балістичного обрахунку), вектору швидкості, та параметрів стану шкали часу.

Система «DARTS»   –  комплексне навігаційне багаторівневе рішення для керування вогнем артилерії.

Система будується на єдиній загальній базі з урахуванням вимог сучасної війни та з застосуванням найновітніших інформаційних технологій, таких як:

• Балістична бібліотека прямого обчислення траєкторій – BALLS (Ballistic Simulator)
• GNSS технології вирішення геодезичних задач та орієнтування на місцевості
• Застосування сучасних сенсорів та принципів embedded programming, що поєднане з військовими стандартами захисту MIL810
• Стійкість до програмного злому та впливу засобів електронної боротьби
• IP 68 захист до агресивних умов експлуатації та використання за умов агресивного зовнішнього середовища
• Живлення від бортової мережі(за наявності) та автономне живлення (до 10 годин)
• Інклінометр для роботи з будь-якими кутами нахилу установки (опційно)
• Додатковий захист окремих елементів(кабелі, ковпаки для антен(в залежності від типу техніки))

Навігаційний модуль цієї системи це пристрій системи початкового рівня, який базується на чипі MB2 від компанії Trimble та сучасній елементній базі, включаючи мікроконтролер RP2040 та монохромний 128х64 OLED дисплей для візуалізації інформації.

Пристрій доступний в комплектації трьох рівнів з можливістю удосконалення:

• Рівень «DARTS» Base – пристрій використовує закладений виробником функціонал, доступне позиціонування на місцевості, візуальне виведення на екран координат в системі WGS84 та системах СК42 та УСК2000, північного напряму та дирекційного кута.
• Рівень «DARTS» Advanced– включає в себе функціонал «DARTS» Base додатково комплектується контролером для введення координат цілі та механізмом обчислення балістичної траєкторії для автоматичного ціле вказання згідно даним приладу.
• Рівень «DARTS» Full – включає в себе функціонал попередніх рівнів та комплектується інклінометром для спрощеного орієнтування та роботи з будь-якими кутами установки артилерійської системи.

Основа пристрою навігаційний модуль Trimble MB2 багатосистемний, багаточастотний приймач (GPS, QZSS, GLONASS, BeiDou, Galileo).

Запатентована технологія Z-Blade забезпечує потужну GNSS-платформу, що дає змогу MB2 використовувати будь-яку систему GNSS позиціювання (або будь-яку їхню комбінацію) без використання GPS(на випадок дії засобів ЗРЕБ зазвичай орієнтованих на подавлення саме цієї супутникової системи).

Додатково приймач підтримує роботу L-діапазона для досягнення сантиметрової/дециметрової точності та приймання поправок PPP TrimbleTM RTX від геостаціонарних супутників, що дає змогу отримувати корекцію для досягнення вищої точності(опційно).

Ashtech Strobe CorrelatorTM  технологія для зменшення багатопроменевих  GNSS шумів, що в свою чергу дає більшу точність, та швидкість позиціонування.

Вбудований Web інтерфейс з можливістю передачі даних на віддалену захищену IP адресу в разі потреби передачі даних в центр управління.

1. основний модуль- 1 шт.
2. антенна для прийому GNSS сигналів- 2 шт.
3. кабелі антенні- 2 шт.
4. захисний кейс- 1 шт.
5. документація
6. зарядний пристрій- 1 шт.
7. кабель передачі даних до ПК -1 шт.
8. кріплення під антени- 2 комплекти
